电子特气系统：

特气系统是指特种气体的储存、输送与分配过程的设备、管道和部件的总称。特气系统工程是用于实现特气系统安全使用的工程。

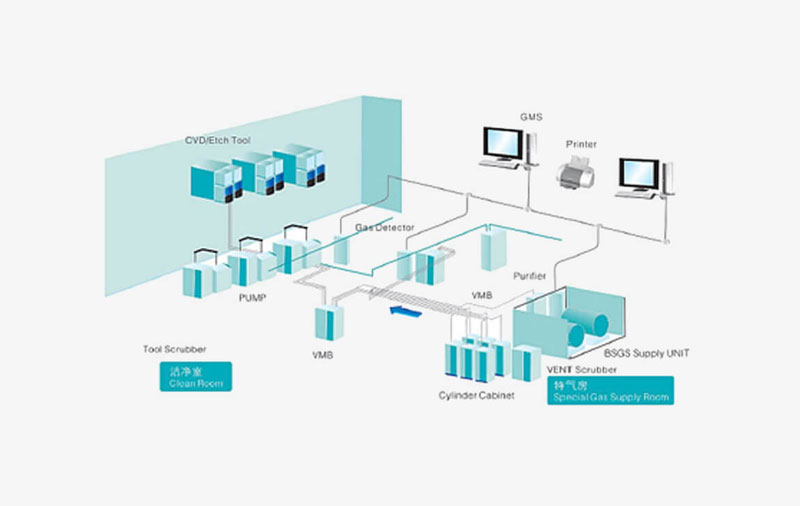

特气系统组成及特气分类 特气系统组成：由储存、输送、分配、控制四类设备组成。其中“存储”指气源部分(特气柜GC)，“输送”指配管部分(一般用双套管)，“分配”指二次配部分(气体分配柜VMB)，“控制”指监督控制部分(气体管理系统GMS)。 特气分类：电子特气根据气体性质不同一般分自燃气体、易燃爆气体、有毒气体和腐蚀性气体;所以对应的特气系统也按此分为四类。 特气系统特点： 特气系统中的每台设备均配有PLC控制、彩色触摸屏操作，带有温度、压力、烟雾、泄漏监控报警，并可扩展地震监控报警;单台设备可以独成系统独立运转，也可多台设备用PLC或TGO连起来组成大系统，在监控中心统一监控管理，其报警系统还可以与安监系统、消防系统对接。

应用行业及设备： 芯片半导体、微电子企业、光伏太阳能、生物制药、新材料等行业，常配套用于溅射真空镀、沉积刻蚀、钝化清洗等设备。 电子特气工程纯度要求： 特种气体要求超纯、超净。纯度每提升一个 N 以及粒子、金属杂质含量浓度每降低一个数量级都将带来工艺复杂度和难度的显著提升。例如，12吋、90nm制程的集成电路制造技术要求电子特气的纯度要在 5N~6N 以上，有害的气体杂质浓度需要控制在 ppb(10-9);在更为先进的28nm 及目前国际一线的 6nm~10nm 集成电路制程工艺中，电子特气的纯度要求更高，杂质浓度要求甚至达到 ppt(10-12)级别。

特种气体管道的施工

特种气体管道的施工采用全自动轨道焊接，同时制定和实施严格的超高纯施工和QA/QC保证程序，对施工的质量和程序进行严格的监控和管理。最后整个系统还要进行氦检漏、水分、氧分和颗粒度检测、以及其他要求做的气相杂质的测试。

其现场基本的施工程序为：施工图纸会审﹣→施工组织编写﹣→预制间的搭设﹣→施工机具的准备﹣→施工人员的培训﹣→预制图纸的编写﹣→管道的预制﹣→管道的现场安装﹣→系统检测﹣→系统验收

特气系统检测：

特气管道施工结束后都需要进行压力检测，氦检漏，颗粒度和水分、氧分测试。压力检测一般采用比较精密的圆盘式压力检测仪或电子检测仪，不用压力表。这样大大提高了检测的精密度。水、氧测试采用水氧分析仪;颗粒度测试目前基本采用激光颗粒测试仪，精度达到0.1微米;而对要求更高的采用核凝结技术(CNC)它可达到0.01微米。其它气相杂质的测试根据具体要求确定。

设计规范及参考：

GB50646-2020 《特种气体系统工程技术标准》

GB/T20801-2006 《压力管道规范-工业管道》

TSG D0001-2009 《压力管道安全技术监察与规程-工业管道》

GB50316-2000 《工业金属管道设计规范》

GB50236-2011 《现场设备、工业管道焊接工程施工及验收规范》

GB9448-1999 《焊接与切割安全》

GB50235-2010 《工业金属管道工程施工及验收规范》

GB4962-2008 《氢气使用安全技术规范》

GB50493-2009 《石油化工可燃气体和有毒气体检测报警设计规范》
