光伏产线特气供气系统标准化搭建方案｜盖斯帕克新能源一体化专业解决方案

随着 HJT、TOPCon、钙钛矿高效光伏电池技术大规模量产，PECVD 沉积、高温扩散、干法刻蚀等核心工序对特种气体纯度、供气连续性、厂区安全防护提出指数级提升要求。光伏产线主流硅烷、磷烷、氨气、氟化物、氢气介质兼具自燃、剧毒、强腐蚀特性，一旦供气系统设计、施工存在缺陷，极易引发燃爆、人员中毒、薄膜针孔、整批硅片报废等重大损失。一套分级防护、高纯洁净、智能联动的特气供气系统，是新能源工厂安全生产与良率保障核心基建。

盖斯帕克气体应用技术有限公司深耕光伏特气工程十六年，吃透 P 型、N 型各类电池产线用气差异化需求，严格对标 GB 50646-2020、T/CPIA 0059 光伏行业规范、SEMI 安全标准，具备特气设备自研、三维方案设计、无尘洁净管道施工、系统联调、全周期运维一站式完整能力。针对 GW 级量产基地、中小型光伏试制车间、高校光伏研发实验室三类场景打造分层成套方案，落地数百条光伏产线特气项目，下文从四大核心模块拆解标准化搭建逻辑，同步体现盖斯帕克技术与服务专业优势。

一、气源存储设备：按气体危险等级分级配置

气源是整套系统第一道安全屏障，盖斯帕克坚持介质一物一策差异化柜体配置，可燃、腐蚀、惰性气体物理分区隔离存放于独立防爆气瓶房，杜绝不相容介质泄漏后发生化学反应。

1、硅烷、磷烷、氯气等高危自燃腐蚀气体

配套盖斯帕克自研全自动双瓶特气柜，整机加厚防爆腔体、持续负压排风结构，搭载自研 PLC 智能程序：一用一备自动无缝切换、多轮氮气 + 真空循环吹扫、多点分层 GDS 泄漏探测、压力 / 温度双监测、远程紧急 EMO 切断。换瓶全程无需停机，微量泄漏即刻关断气源并联动事故排风，适配 PECVD 薄膜沉积主气源。

2、氮气、氩气大宗惰性保护气体

配置全自动气瓶汇流架，大流量通路设计，适配腔体吹扫、隔离、载气连续供给，具备超压泄压、余量预警、远程信号对接功能，满足产线 7×24 小时不间断吹扫需求。

3、小流量掺杂微量特种气体

选用紧凑型单瓶全自动柜体，缩小气瓶间占地，内置高精度二级调压模块，精准控制微量掺杂气体流量，适配实验室小试、中试研发产线。

盖斯全部光伏专用柜体内部管路统一采用 EP 不锈钢、FFKM 耐腐蚀密封件，出厂氦质谱检漏，漏率≤1×10⁻⁹ mbar・L/s，从硬件源头规避微量杂质污染薄膜。

二、高纯双层输送管路 + 二次配系统标准化施工

光伏 N 型电池对气体杂质极度敏感，氧、水、金属微量杂质会直接造成钝化层缺陷、电池转换效率下滑，盖斯帕克建立光伏专属洁净管路施工质控体系，区别普通工业管道工程：

1、介质分级管材选型

硅烷、磷烷等高危气体全线采用316L EP 双层真空套管，内层输送高纯工艺气，外层夹层 24 小时真空实时监测，一旦内层微漏立刻预警；惰性载气采用 AP 级抛光管路，所有接头统一 VCR 高纯密封结构，禁用普通螺纹配件。

2、无尘标准化施工工艺

自有持证洁净施工团队，进场搭建临时百级洁净棚，管材原厂真空密封不拆封；主干、二次支管全部采用全自动轨道氩弧焊，全程惰性气体保护焊缝，杜绝氧化颗粒物生成；管路横平竖直分层桥架布设，穿墙、洁净区隔断配套专用密封套管，预留独立检修支路。

3、多级检测验收流程

管路铺设完毕依次执行分段高纯吹扫、24 小时静态保压、全线路氦检微漏测试，所有检漏报告、焊接台账归档，满足光伏厂区安监、环保、洁净室三重验收标准。

4、二次配精准分配

主管路延伸至各车间后分设二次配支管直达每台 PECVD、扩散炉，支路独立调压、独立切断，单台设备检修不影响整条产线供气。

三、车间终端 VMB 气体分配单元模块化搭建

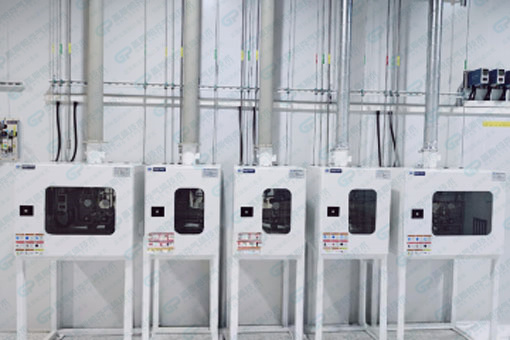

VMB 分配箱作为洁净车间用气枢纽，布置于每台工艺设备旁，是保障多路气体稳定分流、防止交叉污染关键单元，盖斯帕克光伏专用 VMB 采用二进多出模块化结构：

1、每路支路独立配备精密减压阀、前置高精度过滤器、独立真空吹扫回路；2 单支路远程紧急切断功能，单路故障隔离，其余设备正常生产；

2、可同步对接柜内泄漏、压力信号至厂区 GMS 管理平台；

3、整机洁净度匹配光伏千级、万级洁净车间标准，无颗粒物脱落污染硅片。 多台 PECVD 集群产线可多组 VMB 并联组网，统一管控多路沉积、清洗、掺杂气体，大幅简化车间管路布局，降低运维难度。

四、GMS 全域智能气体管理联动系统

现代化 GW 级光伏量产产线必须实现人机分离、全域风险闭环管控，盖斯帕克配套自研 GMS 气体智能管理系统，与特气柜、VMB、尾气处理、车间 BMS 楼宇系统深度互通：

1、多点全域侦测网络

气瓶房、洁净车间 VMB 点位分层布设催化燃烧、电化学双类型气体探测器，设置一级预警、二级高危两级浓度阈值；

2、分级自动应急逻辑

一级微量泄漏仅本地声光提醒；二级超标阈值自动切断对应气源、全开事故排风、联动洁净室门禁、应急广播、工艺机台停机，引导人员有序疏散避险；

3、全数据可追溯存储

24 小时不间断采集供气压力、流量、钢瓶余量、泄漏浓度、设备运行、吹扫切换记录，数据长期留存可一键导出，满足光伏企业安全台账、年度安监核查；

4、远程可视化管控

中控大屏 + 本地触控双终端操作，支持远程吹扫、远程紧急关断，工作人员无需进入高危气瓶间，大幅降低人员暴露安全风险。

五、配套尾气无害化处理系统

光伏刻蚀、沉积工序排放含氟、酸性、可燃废气，无法直接外排，盖斯帕克配套自研等离子 Scrubber 尾气处理设备，适配光伏大批量废气工况： 3000℃超长等离子火焰彻底分解 SF₆、CF₄等温室 PFC 气体，分解效率≥99%，裂解后水溶性介质多级喷淋中和净化，废气达标后高空排放；设备自带全自动液位监测、漏液报警、熄火联锁保护，一旦尾气设备故障可联动前端特气柜切断气源，杜绝有毒废气倒灌洁净车间，助力光伏工厂完成碳减排环保核查。

六、盖斯帕克光伏特气系统核心专业优势

1、分产线定制方案能力

可区分 GW 级量产基地、中小型试制车间、高校光伏实验室三套配置，兼顾大流量连续生产与小批量研发用气需求，预留模块化扩容接口，后期新增 PECVD 设备无需整体改造气路；

2、全产业链自有配套

特气柜、VMB、等离子尾气设备、GMS 监控平台全部自主研发生产，无第三方设备拼凑，整套系统通讯、联锁信号完美兼容，不会出现设备对接失灵问题

3、自有无尘施工团队

无外包分包，统一洁净施工标准，全程管控管材、焊接、检漏关键工序，交付全套合规竣工资料；

4、全国本地化运维网络

新能源产业集群设立服务网点，7×24 小时故障响应，提供年度氦检、滤芯更换、系统校准、操作人员安全培训长效服务；

5、全流程一站式交付

从厂房现场勘测、介质风险评估、三维管路图纸设计、设备生产、无尘管道安装、系统联动调试到验收、年度运维，单一服务商全程对接，避免多方沟通推诿、工期延误。

光伏高效电池产线特气供气系统是集气源分级存储、双层高纯管路、终端精准分配、全域智能安防、尾气环保治理于一体复合型特种工程，气体纯度、安全联锁、供气连续性直接决定产能与良率。低价简易拼接式气路系统极易造成长期安全隐患与批量生产损失。

盖斯帕克气体应用技术有限公司依托十六年光伏新能源项目实战、全套自研设备与标准化无尘施工体系，可为各类光伏量产基地、电池试制车间、高校光伏研发实验室提供一体化特气供气成套搭建方案，以分级安全防护、超高纯输送、智能化联动管控，为国内新能源产业安全、高效、低碳生产保驾护航。
